बाह्य उपकरणे, औद्योगिक ऑटोमेशन, सागरी अभियांत्रिकी आणि नवीन ऊर्जा वाहने यासारख्या क्षेत्रांमध्ये, विद्युत कनेक्शनची विश्वासार्हता बहुतेकदा संपूर्ण प्रणालीचे सेवा जीवन निर्धारित करते.जलरोधक गोलाकार कनेक्टरओलावा, धूळ आणि कंपन यांचा समावेश असलेल्या कठोर वातावरणात कनेक्शन आव्हाने सोडवण्यासाठी डिझाइन केलेले आहेत. ते फक्त "प्लग" पेक्षा जास्त आहेत - ते सीलिंग, लॉकिंग आणि सिग्नल ट्रान्समिशन एकत्रित करणारे सर्वसमावेशक अभियांत्रिकी उपाय आहेत.

परिपत्रक का निवडावे?

अभियांत्रिकी अनुप्रयोगांमध्ये, गोलाकार कनेक्टरचे फायदे त्यांच्या भौमितिक संरचनेच्या नैसर्गिक तर्कशुद्धतेमुळे उद्भवतात.

• उच्च जागा वापर: वर्तुळाकार क्रॉस-सेक्शन सर्वात लहान फूटप्रिंटमध्ये जास्तीत जास्त संपर्कांना परवानगी देतो, उच्च-घनता पिन कॉन्फिगरेशन सक्षम करते.

• सीलिंगची साधी अंमलबजावणी: ओ-रिंग्ज किंवा गॅस्केटसह एकत्रित केलेले वर्तुळाकार प्रोफाइल, एकसमान रेडियल दाब तयार करते, विश्वसनीय सीलिंग कार्यप्रदर्शन सुनिश्चित करते.

• उत्कृष्ट यांत्रिक सामर्थ्य: वर्तुळाकार घरे समान रीतीने ताण वितरीत करतात, आयताकृती कनेक्टरपेक्षा चांगला प्रभाव आणि कंपन प्रतिरोध देतात. थ्रेडेड आणि संगीन लॉकिंग यंत्रणा अधिक मजबूत वीण सुरक्षा प्रदान करतात.

याउलट, मानक नॉन-वॉटरप्रूफ कनेक्टर सामान्यतः केवळ कोरड्या घरातील वातावरणासाठी योग्य असतात. सीलिंग स्ट्रक्चर्सशिवाय, घराबाहेर उघडल्यावर पाण्याच्या प्रवेशामुळे किंवा अतिनील क्षीणतेमुळे ते निकामी होण्याची शक्यता असते.

आयपी रेटिंग समजून घेणे: निवडीची पहिली पायरी

"वॉटरप्रूफ" ही एक सामान्य संकल्पना आहे जी अभियांत्रिकी सराव मध्ये IP (इनग्रेस प्रोटेक्शन) रेटिंग वापरून परिमाण करणे आवश्यक आहे. IEC 60529 मानकानुसार, IP नंतरचा पहिला अंक धूळ संरक्षण दर्शवतो आणि दुसरा अंक जल संरक्षण दर्शवतो.

मुख्य टीप: कनेक्टरचे आयपी रेटिंग सामान्यत: जुळलेल्या स्थितीत त्याच्या संरक्षण क्षमतेचा संदर्भ देते. उपकरणे बंदर विस्तारित कालावधीसाठी उघड झाल्यास, एक संरक्षक टोपी स्थापित करणे आवश्यक आहे; अन्यथा, संरक्षणाशी तडजोड केली जाते.

साहित्य आणि रचना आयुर्मान ठरवतात

IP रेटिंगच्या पलीकडे, सामग्रीची निवड विशिष्ट वातावरणात कनेक्टरच्या दीर्घायुष्यावर थेट परिणाम करते.

• गृहनिर्माण साहित्य: दीर्घकालीन बाहेरील वापरासाठी, थर्माप्लास्टिक सामग्री (जसे की पॉली कार्बोनेट आणि PBT) शिफारस केली जाते – ते हलके, गंज-प्रतिरोधक आणि अतिनील प्रतिरोधक (UL F1 प्रमाणित) देतात. मेटल हाऊसिंग्ज (ॲल्युमिनियम मिश्र धातु, स्टेनलेस स्टील) योग्य आहेत जेथे उच्च यांत्रिक शक्ती किंवा EMI संरक्षण आवश्यक आहे, स्टेनलेस स्टीलला सागरी मीठ-स्प्रे वातावरणासाठी प्राधान्य दिले जाते.

• लॉकिंग यंत्रणा:

• थ्रेडेड लॉकिंग: सर्वात विश्वासार्ह, उत्कृष्ट कंपन प्रतिरोध, जड उद्योगासाठी योग्य.

• बायोनेट/पुश-पुल लॉकिंग: स्पष्ट ऐकू येण्याजोग्या "क्लिक" फीडबॅकसह द्रुत समाविष्ट करणे आणि काढणे सक्षम करते, महत्त्वपूर्ण स्थापना वेळ वाचवते, विशेषतः ओव्हरहेड किंवा मर्यादित-स्पेस ऑपरेशनसाठी आदर्श.

• संपर्क: सिग्नल स्थिरता सुनिश्चित करण्यासाठी, ऑक्सिडेशन आणि गंज रोखण्यासाठी संपर्क सामान्यत: सोन्याच्या प्लेटिंगसह तांब्याच्या मिश्रधातूचे बनलेले असतात.

स्थापना आणि देखभाल मध्ये व्यावहारिक विचार

वास्तविक स्थापना आणि देखभाल करताना, खालील मुद्दे थेट कनेक्टरचे संरक्षण कार्यप्रदर्शन पूर्ण झाले आहे की नाही हे निर्धारित करतात:

1. केबलचा ताण टाळा: कनेक्टरला जोडण्यासाठी किंवा अनमेट करण्यासाठी केबल कधीही ओढू नका. केबल स्ट्रेनमुळे मागील सीलिंग संरचना खराब होऊ शकते, ज्यामुळे आयपी रेटिंग अयशस्वी होते. स्थापनेदरम्यान केबलसाठी पुरेसा ताण आराम दिला गेला आहे याची खात्री करा.

2. फक्त हाताने घट्ट करा: विशेष टूल पोर्ट वगळता, सर्व लॉकिंग ऑपरेशन्स हाताने केले पाहिजेत. पाना किंवा साधनांनी जास्त घट्ट केल्याने धागे किंवा घराचे नुकसान होऊ शकते.

3. नियमित तपासणी: सीलिंग रिंग जुने आहेत किंवा क्रॅक आहेत आणि संपर्क गंजलेले किंवा दूषित आहेत की नाही हे वेळोवेळी तपासा. विस्तारित कालावधीसाठी वापरल्या जाणाऱ्या बंदरांसाठी, त्यांना संरक्षणात्मक टोप्यांसह सील करा.

बाजारातील मुख्य प्रवाहातील ब्रँड आणि मालिका

विविध अनुप्रयोग आवश्यकतांवर अवलंबून, परिपक्व मालिका उत्पादनांची श्रेणी आधीपासूनच बाजारात उपलब्ध आहे:

Amphenol: त्याची X-लोक मालिका क्विक पुश-पुल लॉकिंगला सपोर्ट करते आणि M12 S-Code मालिका IEC 61076-2-111 मानक पूर्ण करते, IP67/IP68/IP69K संरक्षण ग्रेड ऑफर करते, औद्योगिक ऑटोमेशन आणि रेल्वे ट्रान्झिटसाठी योग्य.

Omron: XS5 मालिका (M12 SmartClick) मध्ये एक नाविन्यपूर्ण अंतर्गत लॉकिंग रचना आहे जी डेब्रिज जॅमिंगला प्रतिबंधित करते, 1/8-टर्न क्विक लॉकिंगला समर्थन देते आणि ऑटोमोटिव्ह, फूड आणि बेव्हरेज यांसारख्या फॅक्टरी ऑटोमेशन परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते.

Bulgin: त्याची 400 मालिका IP68/IP69K संरक्षण पुरवते, पावर, डेटा आणि RF कनेक्शन कव्हर करते, सागरी आणि अन्न प्रक्रिया यांसारख्या कठोर वातावरणासाठी योग्य.

Souriau - Eaton: UTS मालिकेमध्ये 1/3-टर्न बेयोनेट लॉकिंगसह प्लॅस्टिक घरे आहेत, काही मॉडेल्स अनमेटेड स्थितीतही IP68 रेटिंग राखतात आणि मिश्रित पॉवर आणि सिग्नल कॉन्फिगरेशनला समर्थन देतात.

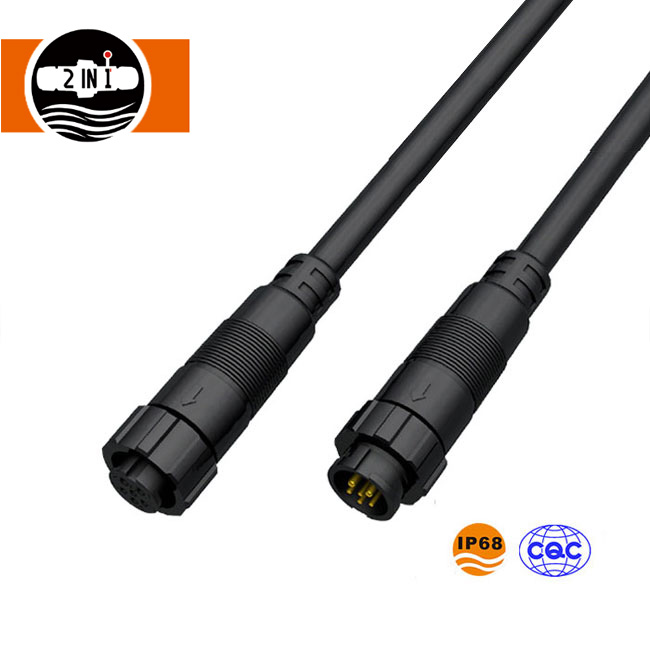

HuaYi-FaDa: M26 मालिका ओव्हरमोल्डेड आणि डिटेचेबल अशा दोन्ही आवृत्त्या देते, IP68 प्रोटेक्शन ग्रेडला सपोर्ट करते, ज्वाला-प्रतिरोधक, अँटी-ऑक्सिडेशन आणि गंज-प्रतिरोधक गुणधर्म वैशिष्ट्यीकृत करते, LED लाइटिंग, स्टेज उपकरणे, स्मार्ट ग्रिड, सौर ऊर्जा आणि ऑटोमेशन उपकरणे यासाठी उपयुक्त आहेत, ज्यात रंगीत पर्याय उपलब्ध आहेत.

या लेखात नमूद केलेली सर्व तृतीय-पक्ष ब्रँड नावे आणि उत्पादन मॉडेल त्यांच्या संबंधित मालकांची मालमत्ता आहेत आणि केवळ संदर्भ उद्देशांसाठी प्रदान केली आहेत.HuaYi-FaDa तंत्रज्ञानएक स्वतंत्र निर्माता आहे आणि अन्यथा स्पष्टपणे सांगितल्याशिवाय उपरोक्त ब्रँडशी त्याचा कोणताही संबंध नाही.
