कनेक्टर्ससाठी विविध जलरोधक रेटिंग काय आहेत? संबंधित जलरोधक आवश्यकता काय आहेत?

औद्योगिक, ऑटोमोटिव्ह, ग्राहक इलेक्ट्रॉनिक्स आणि बाह्य उपकरणे यासारख्या उद्योगांमध्ये,जलरोधक कनेक्टरहे मुख्य घटक आहेत जे दमट, धूळयुक्त किंवा पाण्याखालील वातावरणात उपकरणांचे स्थिर ऑपरेशन सुनिश्चित करतात.

कनेक्टर्ससाठी वॉटरप्रूफ रेटिंग मानके प्रामुख्याने आंतरराष्ट्रीय इलेक्ट्रोटेक्निकल कमिशन (IEC) द्वारे स्थापित IEC 60529 IP (Ingress Protection) मानक आणि ISO 20653 मधील IP रेटिंग मानकांवर आधारित आहेत. चीनी देशांतर्गत मानके QC/T 413 द्वारे स्थापित केलेल्या मानकांचा संदर्भ घेतात.

भिन्न मानके भिन्न अनुप्रयोग आवश्यकता आणि वैशिष्ट्ये प्रतिबिंबित करतात आणि प्रत्येक मानक अनुप्रयोग विकसित होत असताना सतत अद्यतनित आणि सुधारित केले जाते.

सामान्य IP मानके खाली स्पष्ट केली आहेत:

आयपी संरक्षण रेटिंगचा अर्थ

प्रथम क्रमांक (डस्टप्रूफ रेटिंग): 0 ते 6 पर्यंत श्रेणी, घन परदेशी वस्तूंच्या घुसखोरीपासून संरक्षण करण्याची क्षमता दर्शवते. संख्या जितकी जास्त असेल तितके मजबूत संरक्षण. उदाहरणार्थ, रेटिंग 0 कोणतेही संरक्षण प्रदान करत नाही, तर रेटिंग 6 पूर्णपणे धूळ घुसखोरी प्रतिबंधित करते.

दुसरा क्रमांक (जलरोधक रेटिंग): 0 ते 8 पर्यंत श्रेणी, द्रव पाण्याच्या घुसखोरीपासून संरक्षण करण्याची क्षमता दर्शवते. संख्या जितकी जास्त असेल तितकी जलरोधक कामगिरी चांगली.

डस्टप्रूफ रेटिंग (प्रथम अंक)

डस्टप्रूफ रेटिंग 0 ते 6 पर्यंत असते, जे उपकरणाची धुळीपासून संरक्षण करण्याची क्षमता दर्शवते:

IP0X: कोणतेही संरक्षण नाही, पूर्णपणे धूळरोधक क्षमता नाही.

IP1X: 50 मिमी व्यासापेक्षा मोठ्या घन वस्तूंच्या प्रवेशापासून संरक्षण करते.

IP2X: 12.5 मिमी व्यासापेक्षा मोठ्या घन वस्तूंच्या प्रवेशापासून संरक्षण करते.

IP3X: 2.5 मिमी व्यासापेक्षा मोठ्या घन वस्तूंच्या प्रवेशापासून संरक्षण करते.

IP4X: 1 मिमी व्यासापेक्षा मोठ्या घन वस्तूंच्या प्रवेशापासून संरक्षण करते.

IP5X: धूळ प्रवेशापासून संरक्षण करते, परंतु पूर्णपणे नाही; उपकरणाच्या आत थोड्या प्रमाणात धूळ सहन केली जाऊ शकते.

 IP6X: धूळ प्रवेशापासून पूर्णपणे संरक्षण करते; उपकरणाचा आतील भाग धूळमुक्त आहे.

विशिष्ट जलरोधक रेटिंग (द्वितीय अंक) आणि आवश्यकता

• IPX1: उभ्या टपकणाऱ्या पाण्याचा कोणताही परिणाम होत नाही; हलक्या पावसात आश्रयस्थानी ठेवता येते.

• IPX2: कोनात ठेवलेल्या उपकरणांसाठी योग्य, IPX1 पेक्षा किंचित कडक, 15° झुकत पाणी टिपून प्रभावित होत नाही.

• IPX3: 60° पर्यंतच्या कोनातून पाण्याच्या फवारणीसाठी प्रतिरोधक.

• IPX4: सर्व दिशांनी पाणी शिंपडण्यास प्रतिरोधक.

• IPX5: जेट स्प्रेला प्रतिरोधक, सर्व दिशांनी मजबूत जेट स्प्रेचा सामना करते.

• IPX6: मजबूत जेट स्प्रेला प्रतिरोधक, सर्व दिशांकडून मजबूत पाण्याचा प्रवाह सहन करते.

• IPX7: विसर्जनासाठी प्रतिरोधक, विशिष्ट खोलीवर आणि ठराविक कालावधीसाठी, जसे की 1 मीटरच्या आत आणि 30 मिनिटांपेक्षा जास्त काळ पाण्यात बुडविले जाऊ शकते.

• IPX8: सतत विसर्जनासाठी प्रतिरोधक, विशिष्ट खोलीवर आणि विशिष्ट कालावधीसाठी, जसे की खोल-समुद्र अन्वेषण उपकरणांमध्ये वापरल्या जाणाऱ्या कनेक्टरमध्ये सतत पाण्यात बुडविले जाऊ शकते.

एक विशेष परिभाषित रेटिंग आहे: IPX9K.

पूर्वी, IPX4K, IPX6K, आणि IPX9K हे ऑटोमोटिव्ह उद्योगासाठी खास होते, परंतु नंतर त्यांचा अनुप्रयोग इतर उद्योगांमध्ये विस्तारला.

ISO 16750, DIN 40050, आणि ISO 20653 मालिकेत, IPX9K हे सर्वात कडक जलरोधक रेटिंग आहे. यामध्ये देशांतर्गत ऑटोमोटिव्ह उद्योग मानक QC/T417.1-2001 मधील IPX9K चाचणी, "ऑटोमोटिव्ह वायरिंग हार्नेस कनेक्टर्ससाठी चाचणी पद्धती आणि सामान्य कार्यप्रदर्शन आवश्यकता."

मानकांच्या नंतरच्या अद्यतनांसह आणि नवीन अनुप्रयोग क्षेत्रांच्या जोडणीसह, IPX9K च्या अनुप्रयोग फील्डचा विस्तार होत आहे.

• IPX9K: सर्वोच्च जलरोधक रेटिंग, उच्च तापमान आणि उच्च दाबाच्या परिस्थितीत साफ करण्यास सक्षम, अन्न प्रक्रिया उपकरणे, कृषी यंत्रे, उच्च-दाब वॉशर आणि इतर उपकरणांसाठी योग्य.

ब्रँड स्ट्रेंथ शिफारस: HuaYi-FaDa तंत्रज्ञान का निवडा

HuaYi-FaDa तंत्रज्ञानहा एक व्यावसायिक देशांतर्गत उद्योग आहे जो R&D, उत्पादन आणि वॉटरप्रूफ कनेक्टरच्या विक्रीमध्ये विशेष आहे, ज्यामध्ये उत्पादनाचा वर्षांचा अनुभव आहे, एक संपूर्ण उत्पादन प्रणाली आहे आणि परिपक्व गुणवत्ता नियंत्रण प्रक्रिया आहे.

च्या डिझाइन आणि उत्पादनावर आम्ही लक्ष केंद्रित करतोजलरोधक कनेक्शनसोल्यूशन्स, सिग्नल कनेक्टर्स, पॉवर कनेक्टर्स आणि नेटवर्क कनेक्टर्ससह अनेक मालिका समाविष्ट असलेल्या उत्पादनांसह, औद्योगिक ऑटोमेशन, आउटडोअर लाइटिंग, नवीन ऊर्जा, संप्रेषण उपकरणे, स्टेज उपकरणे आणि मॉनिटरिंग सिस्टममध्ये मोठ्या प्रमाणावर वापरले जातात. आमचे मुख्य फायदे:

व्यावसायिक फॅक्टरी सामर्थ्य: आमच्याकडे आमची स्वतःची मोल्ड मेकिंग, इंजेक्शन मोल्डिंग, वायर मॅन्युफॅक्चरिंग आणि असेंब्ली वर्कशॉप्स आहेत, जे डिझाईनपासून डिलिव्हरीपर्यंत एक-स्टॉप सेवा प्रदान करतात, स्थिर आणि नियंत्रण करण्यायोग्य गुणवत्ता आणि वितरण वेळ सुनिश्चित करतात.

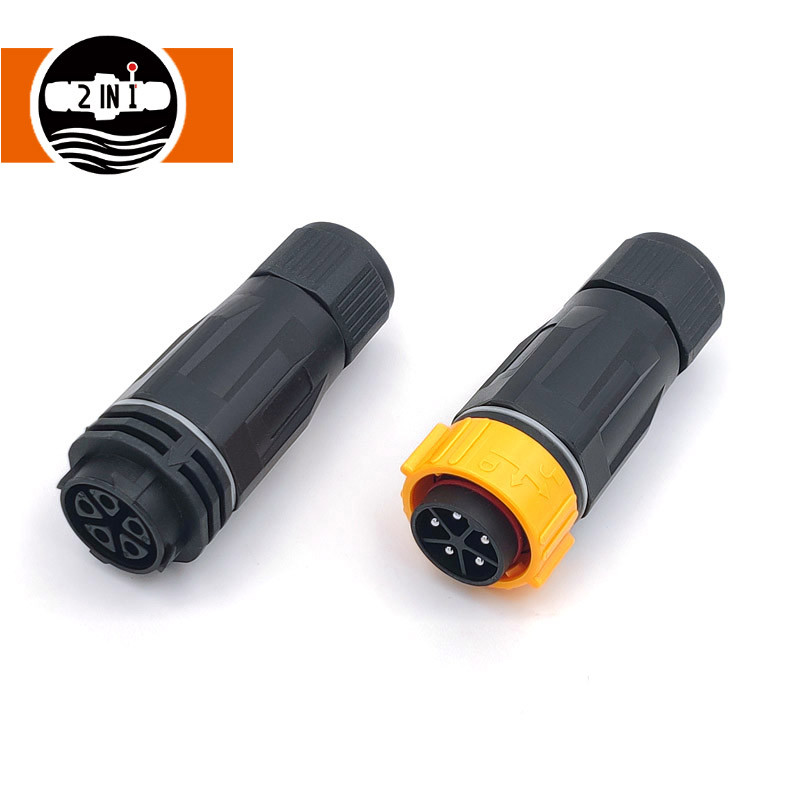

वॉटरप्रूफ उत्पादनांची संपूर्ण श्रेणी: आम्ही M8 लघु कनेक्टर, 40A हाय-करंट पॉवर कनेक्टर, RJ45 वॉटरप्रूफ नेटवर्क कनेक्टर्स, स्क्रू-लॉकिंग वॉटरप्रूफ कनेक्टर इ. ऑफर करतो, विविध उपकरणांच्या कनेक्शनच्या गरजा पूर्ण करतो.

स्थिर आणि विश्वासार्ह उत्पादन कार्यप्रदर्शन: उच्च-विशिष्ट अभियांत्रिकी प्लास्टिक, तांबे मिश्र धातु संपर्क आणि सिलिकॉन सीलिंग संरचनांचा वापर करून, आमची उत्पादने IP67/IP68 संरक्षण रेटिंग प्राप्त करतात, ज्यामुळे दमट, धूळ आणि उच्च/कमी तापमान वातावरणात दीर्घकाळ वापर करता येतो.

सर्वसमावेशक प्रमाणपत्रे आणि गुणवत्ता नियंत्रण: आमची उत्पादने CE, RoHS आणि इतर प्रमाणपत्रे आहेत. स्थिर कनेक्शन आणि सुरक्षित वापर सुनिश्चित करण्यासाठी कारखाना सोडण्यापूर्वी प्रत्येक उत्पादनाची चाचणीच्या अनेक फेऱ्या होतात.

लवचिक सानुकूलन आणि जलद सेवा: आम्ही वायरची लांबी, कनेक्टर, कोरची संख्या आणि स्थापना पद्धतींसाठी सानुकूलित आवश्यकतांना समर्थन देतो. आम्ही नमुना चाचणी, तांत्रिक समर्थन, जलद वितरण आणि विक्रीनंतरची सेवा प्रदान करतो.
