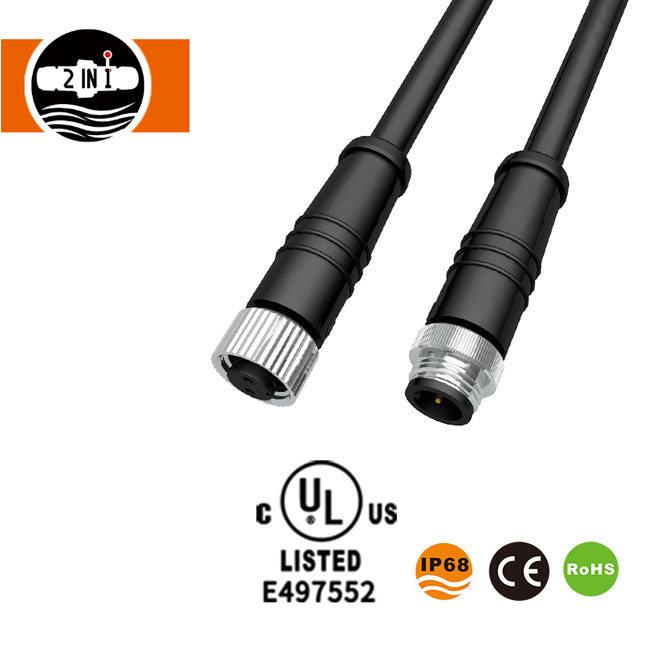

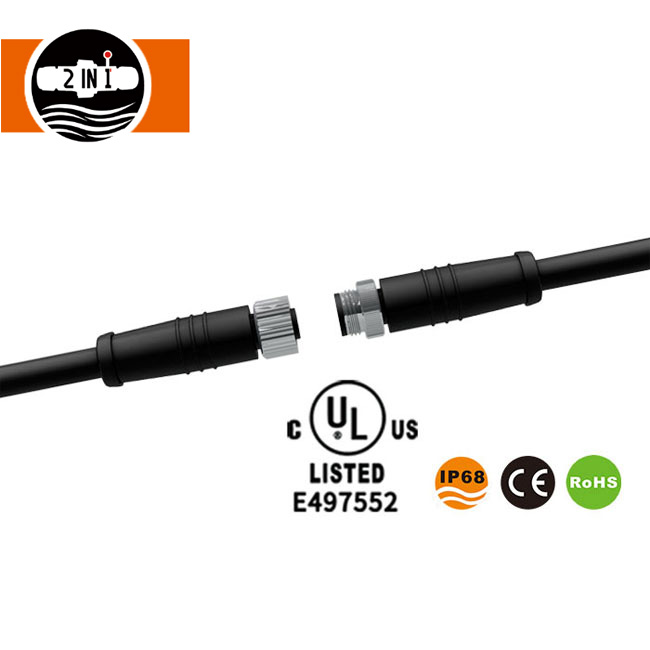

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर HuaYi-FaDa तंत्रज्ञानाच्या मुख्य उत्पादनांपैकी एक आहे, विशेषत: वॉटरप्रूफिंग आणि गंज प्रतिरोधक आवश्यक असलेल्या विविध विद्युत कनेक्शन परिस्थितींसाठी डिझाइन केलेले आहे. हे विविध प्रकारच्या जटिल कामकाजाच्या परिस्थितीशी जुळवून घेत व्यावहारिकता आणि टिकाऊपणा संतुलित करते. उत्पादन मॉड्यूलर डिझाइनचा अवलंब करते: स्थिर प्रवाह आणि सिग्नल ट्रान्समिशन सुनिश्चित करण्यासाठी वरच्या भागामध्ये सोन्याचा मुलामा असलेले संपर्क इंटरफेस आहेत; मधल्या भागात जोडणीची दृढता वाढवण्यासाठी आणि कंपन-प्रेरित अलिप्तता टाळण्यासाठी मेटल लॉकिंग नट आहे; आणि खालच्या भागात उत्कृष्ट हवामान प्रतिकार आणि संरक्षणात्मक कार्यक्षमतेसह PA66 नायलॉन शेल आहे. कठोर वातावरणातही M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टरचे स्थिर ऑपरेशन सुनिश्चित करण्यासाठी हे तीन घटक एकत्र काम करतात. या M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टरला अधिक उद्योगांच्या वास्तविक अनुप्रयोग गरजेनुसार अनुकूल बनवण्यासाठी आणि आमच्या ग्राहकांसाठी कनेक्शन अयशस्वी होण्याचा धोका कमी करण्यासाठी आम्ही नेहमी ग्राहकाभिमुख आहोत, उत्पादनाची रचना अनुकूल करतो आणि उत्पादनाची कार्यक्षमता सुधारतो.

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टरचे पॅरामीटर

उत्पादन संरचना विश्लेषण

वरचा भाग: गोल्ड-प्लेटेड कॉन्टॅक्ट इंटरफेस

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टरचा वरचा भाग हा मुख्य संपर्क क्षेत्र आहे, जो सोन्याचा मुलामा असलेल्या पितळाचा बनलेला आहे. एकसमान आणि दाट सोन्याचा प्लेटिंग कनेक्टरला हवा आणि आर्द्रता यासारख्या संक्षारक पदार्थांपासून प्रभावीपणे वेगळे करते, ऑक्सिडेशन आणि गंज प्रतिबंधित करते आणि विद्युत प्रवाह आणि सिग्नल ट्रान्समिशनची सातत्य आणि स्थिरता सुनिश्चित करते. संपर्क डिझाइन उद्योग मानकांशी सुसंगत आहे, गुळगुळीत प्रवेश आणि काढणे आणि घट्ट संपर्क सुनिश्चित करते. हे प्रभावीपणे संपर्क प्रतिकार आणि सिग्नलचे नुकसान कमी करते, ते कमी-व्होल्टेज आणि वर्तमान प्रसारण आवश्यकतांसाठी योग्य बनवते आणि उच्च सिग्नल स्थिरता आवश्यकता असलेल्या औद्योगिक परिस्थितींसाठी आदर्श बनवते.

मध्य भाग: मेटल लॉकिंग नट

उत्पादनामध्ये मध्यभागी एक धातूचा नट आहे, जो उच्च-शक्तीच्या मिश्रधातूपासून बनलेला आहे आणि अचूक-मशीन केलेला आहे. थ्रेड्स स्पष्ट आणि नियमित आहेत आणि लॉकिंग फोर्स मध्यम आहे. हे 360° रोटेशन लॉकिंगसाठी अनुमती देते, कनेक्टर आणि उपकरणे/केबल्स दरम्यान सुरक्षित आणि विश्वासार्ह कनेक्शन सुनिश्चित करते, उपकरणाच्या कंपनामुळे किंवा बाह्य प्रभावांमुळे प्रभावीपणे सैल होणे किंवा वेगळे होणे टाळते. मेटल नटच्या पृष्ठभागावर गंजरोधक कोटिंगसह उपचार केले जाते, ज्यामुळे ते आर्द्रता आणि धूळ यांसारख्या कठोर वातावरणाचा सामना करू शकते, ज्यामुळे M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टरचे संपूर्ण सेवा आयुष्य वाढते.

खालचा भाग: PA66 नायलॉन गृहनिर्माण

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टरचा खालचा भाग हा उच्च-गुणवत्तेच्या PA66 नायलॉन सामग्रीपासून बनलेला, 94-VO फ्लेम रिटार्डंट मानकांना पूर्ण करणारा आणि उत्कृष्ट ज्वालारोधक, हवामान-प्रतिरोधक आणि प्रभाव-प्रतिरोधक गुणधर्म असलेली घरांची रचना आहे. घरांमध्ये एक कठोर सीलिंग डिझाइन आहे, समर्पित सिलिकॉन वॉटरप्रूफ रिंगसह सुसज्ज, IP67 किंवा उच्च जलरोधक रेटिंग प्राप्त करणे, धूळ, ओलावा आणि तेल कनेक्टरमध्ये प्रवेश करण्यापासून प्रभावीपणे प्रतिबंधित करणे आणि अंतर्गत संपर्क आणि वायरिंगचे नुकसान होण्यापासून संरक्षण करणे. त्याच बरोबर, PA66 नायलॉन मटेरियलमध्ये कमी-तापमानाचा चांगला प्रतिकार असतो, अगदी -40 डिग्री सेल्सियसच्या अत्यंत कमी-तापमानाच्या वातावरणातही, ठिसूळ किंवा विकृत न होता संरचनात्मक स्थिरता राखते.

उत्पादन वैशिष्ट्ये

1. विश्वसनीय जलरोधक आणि धूळरोधक कामगिरी

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर IP67 मानक वॉटरप्रूफ आणि डस्टप्रूफ कार्यप्रदर्शन पूर्ण करतो, काही मॉडेल्स IP68 वर अपग्रेड करण्यायोग्य आहेत. हे धूळ प्रवेश आणि अल्पकालीन पाण्यात विसर्जनास प्रभावीपणे प्रतिबंधित करते, ते बाहेरील, दमट आणि धूळयुक्त वातावरणासाठी योग्य बनवते, विद्युत कनेक्शनसाठी सर्वसमावेशक संरक्षण प्रदान करते. लक्षात ठेवा की त्याच्या संरक्षणात्मक कार्यक्षमतेवर परिणाम होऊ नये म्हणून पाण्यात दीर्घकाळ विसर्जन करणे टाळले पाहिजे.

2. उत्कृष्ट साहित्य आणि गंज प्रतिकार

संपर्क सोन्याचा मुलामा असलेल्या पितळाचे बनलेले आहेत, कवच PA66 नायलॉनचे बनलेले आहे आणि नट धातूचे बनलेले आहे. उत्पादनाची गंज प्रतिरोधक क्षमता, तेल प्रतिरोध आणि प्रभाव प्रतिरोध वाढविण्यासाठी हे तीन साहित्य एकत्रितपणे कार्य करतात. उत्पादनाची कठोर मीठ फवारणी चाचणी झाली आहे (48 तासांच्या तटस्थ मीठ फवारणी चाचणीनंतर गंज नाही), ते औद्योगिक वातावरणातील विविध रासायनिक माध्यमांसाठी योग्य बनवते आणि त्याचे सेवा आयुष्य वाढवते.

3. एकाधिक पिन पर्याय आणि विस्तृत सुसंगतता

2-पिन, 3-पिन, 4-पिन, 5-पिन, 8-पिन, 2+2-पिन, 2+3-पिन आणि 2+4-पिन यासह अनेक पिन कॉन्फिगरेशन ऑफर करते, ज्यामुळे ग्राहक कनेक्शनच्या गरजांवर आधारित लवचिक निवडीची परवानगी मिळते. वेगवेगळ्या पॉवर आणि सिग्नल ट्रान्समिशन परिस्थितीशी जुळवून घेते आणि LED लाइटिंग, सेन्सर्स आणि ॲक्ट्युएटर यांसारख्या विविध उपकरणांशी सुसंगत आहे.

4. सोयीस्कर स्थापना आणि सुरक्षित कनेक्शन

मागील पॅनेल माउंटिंगला समर्थन देते, जटिल साधने किंवा विशेष कौशल्यांची आवश्यकता नसताना इंस्टॉलेशन प्रक्रिया सुलभ करते, त्यामुळे इंस्टॉलेशन कार्यक्षमता सुधारते. सेंट्रल मेटल लॉकिंग नट डिझाइन गुळगुळीत घालणे आणि काढणे सुनिश्चित करते आणि शॉक-प्रतिरोधक आणि अँटी-लूझिंग आहे, वारंवार कंपन असलेल्या औद्योगिक ऑटोमेशन परिस्थितीसाठी योग्य आहे.

5. कमी-तोटा सिग्नल ट्रान्समिशन

गोल्ड-प्लेटेड संपर्कांमध्ये कमी संपर्क प्रतिरोध (≤10mΩ) आणि उच्च इन्सुलेशन प्रतिरोध (≥100MΩ), प्रभावीपणे वर्तमान आणि सिग्नल ट्रान्समिशन तोटा कमी करणे, स्थिर आणि हस्तक्षेप-मुक्त सिग्नल ट्रांसमिशन सुनिश्चित करणे आणि औद्योगिक बस आणि मिशन सिग्नल सेन्सर सारख्या उच्च-परिशुद्धता परिस्थितीशी जुळवून घेणे.

तांत्रिक फायदे

1. अचूक उत्पादन प्रक्रिया

आमच्याकडे व्यावसायिक मोल्ड प्रोसेसिंग, इंजेक्शन मोल्डिंग आणि हार्डवेअर प्रोसेसिंग वर्कशॉप आहेत, ज्यामध्ये M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टरच्या प्रत्येक घटकाला अचूकपणे मशिन करण्यासाठी वर्टिकल इंजेक्शन मोल्डिंग मशीन आणि CNC मिलिंग मशीन यासारखी उच्च-परिशुद्धता उत्पादन उपकरणे वापरतात. हे अचूक परिमाण, एक व्यवस्थित रचना, गुळगुळीत घालणे आणि काढणे आणि मजबूत अनुकूलता सुनिश्चित करते. अयोग्य उत्पादनांना कारखाना सोडण्यापासून रोखण्यासाठी सर्व उत्पादनांची 100% पूर्ण तपासणी (बॅच सॅम्पलिंग नाही) केली जाते.

2. प्रमाणित आणि सुसंगत डिझाइन

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टरची रचना IEC-61076-2-101 आंतरराष्ट्रीय मानकांनुसार केली गेली आहे, ज्यामध्ये उत्कृष्ट अदलाबदल क्षमता आणि मागास अनुकूलता आहे. हे समान स्पेसिफिकेशन आणि कोडिंगच्या M12 कनेक्टर्सच्या इतर ब्रँडशी सुसंगत आहे, ग्राहकांसाठी बदली खर्च आणि अनुकूलन जोखीम कमी करते. उत्पादन विविध ऍप्लिकेशन परिस्थितीनुसार लवचिक कॉन्फिगरेशनसाठी अनुमती देऊन ए कोडिंगसह एकाधिक कोडिंग पद्धतींना समर्थन देते.

3. सानुकूलित तांत्रिक समर्थन

आमच्याकडे वॉटरप्रूफ कनेक्टर कस्टमाइझ करण्याचा व्यापक अनुभव असलेली स्वतंत्र R&D टीम आहे. आम्ही विशिष्ट ग्राहकांच्या गरजांवर आधारित OEM/ODM सानुकूलित सेवा प्रदान करू शकतो, ज्यात पिन कॉन्फिगरेशन, शेल रंग, केबलची लांबी, वॉटरप्रूफ रेटिंग इत्यादींचे वैयक्तिकृत सानुकूलन समाविष्ट आहे, विविध उद्योग आणि उपकरणांच्या विशेष कनेक्शन आवश्यकता पूर्ण करण्यासाठी.

4. कडक गुणवत्ता नियंत्रण प्रणाली

आम्ही ISO9001:2008 मानकांचे पालन करणारी गुणवत्ता नियंत्रण प्रणाली स्थापन केली आहे. कच्च्या मालाची खरेदी आणि उत्पादन प्रक्रियेपासून ते तयार उत्पादन वितरणापर्यंत, प्रत्येक पायरीवर व्यावसायिक गुणवत्ता निरीक्षकांचे काटेकोरपणे नियंत्रण असते. आमची उत्पादने गैर-विषारी, पर्यावरणास अनुकूल आहेत आणि जगभरातील अनेक देश आणि प्रदेशांच्या पर्यावरणीय गरजा पूर्ण करतात याची खात्री करून सर्व कच्चा माल RoHS आणि UL अनुरूप पर्यावरणास अनुकूल सामग्रीमधून निवडला जातो.

M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टरचे उत्पादन तपशील

कनेक्शन:

अनुप्रयोग परिस्थिती

1. एलईडी लाइटिंग

LED स्ट्रीप लाइट्स, LED वॉल वॉशर लाइट्स, LED इन-ग्राउंड लाइट्स, LED रोप लाइट्स, LED स्ट्रीप लाइट्स, पडदे लाइट्स आणि फ्लॅशिंग लाइट्स यासारख्या विविध एलईडी लाइटिंग उत्पादनांमध्ये मोठ्या प्रमाणावर वापरले जाते. हे प्रकाश उपकरणांसाठी स्थिर जलरोधक कनेक्शन प्रदान करते, बाहेरील आणि घरातील आर्द्र वातावरणासह विविध प्रकाश परिस्थितींशी जुळवून घेत, प्रकाश उपकरणांचे सामान्य ऑपरेशन सुनिश्चित करते.

2. औद्योगिक ऑटोमेशन

प्रॉक्सिमिटी स्विचेस, फ्लो मॉनिटरिंग उपकरणे, फील्डबस घटक, सेन्सर उपकरणे आणि ॲक्ट्युएटर उपकरणांशी सहज कनेक्ट होते. फॅक्टरी ऑटोमेशन, रोबोटिक्स आणि यांत्रिक उपकरणांसाठी योग्य, ते कठोर औद्योगिक वातावरणात स्थिर सिग्नल आणि वर्तमान प्रसारण राखते, उपकरणांची विश्वासार्हता सुधारते.

3. नवीन ऊर्जा आणि संप्रेषण

नवीन ऊर्जा उपकरणे जसे की सौर फोटोव्होल्टेइक मॉड्यूल आणि इनव्हर्टर, तसेच 5G संप्रेषण उपकरणे आणि पर्यावरणास अनुकूल इलेक्ट्रिक वाहने यांच्याशी जुळवून घेतले. त्यात उत्कृष्ट हवामान प्रतिकार आणि हस्तक्षेप विरोधी कार्यप्रदर्शन आहे, जटिल बाह्य पर्यावरणीय परिस्थितीशी जुळवून घेणे आणि उपकरणांचे स्थिर ऑपरेशन सुनिश्चित करणे.

4. इतर फील्ड

वैद्यकीय उपकरणे, सागरी उपकरणे आणि यांत्रिक उपकरणांना देखील लागू, जलरोधक, गंज-प्रतिरोधक आणि अत्यंत स्थिर कनेक्शन आवश्यक असलेल्या विविध उपकरणांसाठी योग्य कनेक्शन उपाय प्रदान करतात.

वारंवार विचारले जाणारे प्रश्न

Q1: M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टरचे वॉटरप्रूफ रेटिंग काय आहे?

A1: मानक मॉडेलला IP67 चे वॉटरप्रूफ रेटिंग आहे, जे प्रभावीपणे धूळ घुसखोरी आणि अल्पकालीन पाण्याचे विसर्जन रोखते. आम्ही एक सानुकूलित IP68 रेटिंग पर्याय देखील ऑफर करतो, जो ग्राहकांच्या गरजेनुसार श्रेणीसुधारित केला जाऊ शकतो, उच्च जलरोधक आवश्यकता असलेल्या परिस्थितींसाठी योग्य आहे.

Q2: उत्पादन कोणत्या पिन कॉन्फिगरेशनला समर्थन देते? विशेष पिन सानुकूलित केले जाऊ शकतात?

A2: मानक पिन कॉन्फिगरेशनमध्ये 2-पिन, 3-पिन, 4-पिन, 5-पिन, 8-पिन, 2+2-पिन, 2+3-पिन आणि 2+4-पिन समाविष्ट आहेत. OEM/ODM सानुकूलन समर्थित आहे; विशेष पिन कॉन्फिगरेशन आणि व्यवस्था विशिष्ट ग्राहकांच्या गरजेनुसार सानुकूलित केल्या जाऊ शकतात.

Q3: उत्पादनाचे आयुष्य किती आहे? गुणवत्ता हमी आहे का?

A3: उत्पादनाचे यांत्रिक आयुर्मान ≥3000 वीण चक्र आहे. सामान्य वापरात, त्याचे आयुष्य 3 वर्षांपेक्षा जास्त असू शकते. आम्ही 3 वर्षांची गुणवत्ता हमी देतो. वॉरंटी कालावधीत, आम्ही गैर-मानवी-उद्भवलेल्या नुकसानीमुळे गुणवत्ता समस्यांसाठी विनामूल्य दुरुस्ती किंवा बदली सेवा प्रदान करू.

Q4: नमुने प्रदान केले जाऊ शकतात? Q4: नमुना वितरण वेळ काय आहे?

A4: प्रति मॉडेल 3 नमुन्यांसह विनामूल्य नमुने उपलब्ध आहेत. नमुना वितरण वेळ 3-5 व्यवसाय दिवस आहे. सानुकूलित नमुन्यांसाठी, सानुकूलित करण्याच्या जटिलतेनुसार वितरण वेळ वाढविला जाईल.

Q5: ऑर्डर वितरण वेळ काय आहे? तुम्ही मोठ्या प्रमाणात खरेदीचे समर्थन करता?

A5: मानक ऑर्डर वितरण वेळ 2-3 आठवडे आहे. मोठ्या प्रमाणात ऑर्डर ऑर्डर प्रमाण आणि उत्पादन वेळापत्रकानुसार समायोजित केले जाऊ शकतात. आम्ही मोठ्या प्रमाणात खरेदीचे समर्थन करतो, जे अधिक स्पर्धात्मक किंमत देतात. कृपया तपशीलांसाठी आमच्या विक्री कार्यसंघाचा सल्ला घ्या.

Q6: उत्पादन पर्यावरण संरक्षण आवश्यकता पूर्ण करते का?

A6: होय, आमचा M12 वॉटरप्रूफ इलेक्ट्रिकल केबल कनेक्टर RoHS-अनुरूप पर्यावरणास अनुकूल कच्चा माल वापरतो. उत्पादन प्रक्रिया पर्यावरणीय आवश्यकतांचे पालन करते आणि उत्पादन हे विषारी आणि निरुपद्रवी आहे, जे जगभरातील अनेक देश आणि प्रदेशांमध्ये पर्यावरणीय नियमांचे पालन करते.
