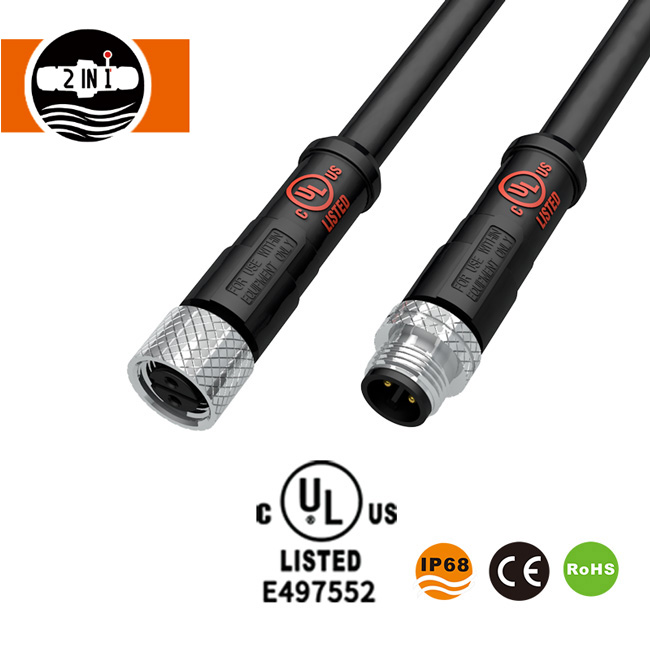

M12 UL जलरोधक केबल कनेक्टर

HuaYi-FaDa M12 UL वॉटरप्रूफ केबल कनेक्टरमध्ये IP68 संरक्षण, 2-पिन ते 5-पिन कॉन्फिगरेशन आणि सानुकूल करण्यायोग्य केबल प्रकार आणि लांबीसह मोल्डेड केबल असेंब्ली आहेत. औद्योगिक ऑटोमेशन, आउटडोअर लाइटिंग आणि सुसंगत इलेक्ट्रिकल उपकरणांसाठी डिझाइन केलेली, SQ12 मालिका 5–10A रेट केलेले करंट, 300V AC ऑपरेशन आणि तापमान -40°C ते +105°C पर्यंत समर्थन करते. OEM/ODM सानुकूलन आणि नमुना सेवा उपलब्ध आहेत.

चौकशी पाठवा

उत्पादन वर्णन

HuaYi-FaDaM12 UL जलरोधक केबल कनेक्टरऔद्योगिक आणि बाह्य वातावरणात वापरल्या जाणाऱ्या इलेक्ट्रिकल उपकरणांसाठी मोल्डेड केबल असेंब्ली, एकाधिक पिन कॉन्फिगरेशन आणि IP68 संरक्षण एकत्र करते. SQ12 मालिका सानुकूलित केबल प्रकार आणि लांबीचे समर्थन करते, सोन्याचा मुलामा असलेल्या तांबे-मिश्रित संपर्क आणि UL94 V-0-रेटेड गृहनिर्माण सामग्रीसह.

फायदे

एकात्मिक केबल असेंब्ली

SQ12 कनेक्टर त्याच्या केबलसह मोल्ड केला जातो, कनेक्टरच्या शेवटी वेगळ्या वायरिंगची आवश्यकता दूर करते. केबल प्रकार आणि लांबी उपकरणे लेआउट आणि स्थापना आवश्यकता जुळण्यासाठी सानुकूलित केले जाऊ शकते.

M12 UL Waterproof Cable Connector molded cable assembly

एकाधिक पिन कॉन्फिगरेशन

2-पिन, 3-पिन, 4-पिन आणि 5-पिन आवृत्त्यांमध्ये उपलब्ध, कनेक्टर विविध विद्युत कनेक्शन व्यवस्थांना सामावून घेतो. गोलाकार डिझाइन कॉम्पॅक्ट असेंब्लीमध्ये संपर्क आणि केबल कनेक्शन एकत्रित करते.

गोल्ड-प्लेटेड संपर्क डिझाइन

गोल्ड प्लेटिंगसह कॉपर-मिश्रधातू संपर्क प्रवाहकीय इंटरफेस प्रदान करतात. निर्दिष्ट संपर्क प्रतिकार 5 mΩ पेक्षा कमी आहे आणि इन्सुलेशन प्रतिरोध 500 MΩ पेक्षा जास्त आहे.

IP68 संरक्षण आणि ज्वाला प्रतिरोध

कनेक्टरमध्ये IP68 रेटिंग आणि सिलिकॉन सीलिंग घटक आहेत. त्याचे गृहनिर्माण आणि इन्सुलेट भाग उच्च-कार्यक्षमता अभियांत्रिकी प्लास्टिक वापरतात, ज्यामध्ये UL94 V-0 ज्वाला प्रतिरोध निर्दिष्ट केला आहे. ऑपरेटिंग तापमान श्रेणी -40°C ते +105°C आहे.

SQ12 तांत्रिक तपशील

पॅरामीटर	तपशील
उत्पादनाचे नाव	M12 UL जलरोधक केबल कनेक्टर
मॉडेल	SQ12
कनेक्शन प्रकार	मोल्डेड केबल असेंब्ली
केबल सानुकूलन	केबल प्रकार आणि लांबी
पिन पर्याय	2-पिन, 3-पिन, 4-पिन, 5-पिन
रंग	काळा
जोडणी नट	धातू
जलरोधक रेटिंग	IP68
वायर गेज	18-22 AWG
केबल व्यास	4.0–8.0 मिमी
रेट केलेले वर्तमान	५-१० ए
ऑपरेटिंग व्होल्टेज	300 V AC RMS
व्होल्टेजचा सामना करा	1 मिनिटासाठी 1500 V AC
संपर्क प्रतिकार	5 mΩ पेक्षा कमी
इन्सुलेशन प्रतिकार	500 MΩ पेक्षा जास्त
वीण टिकाऊपणा	≥3,000 सायकल
ऑपरेटिंग तापमान	-40°C ते +105°C
ज्वाला प्रतिकार	UL94 V-0
गृहनिर्माण आणि इन्सुलेशन	उच्च-कार्यक्षमता अभियांत्रिकी प्लास्टिक
संपर्क साहित्य	सोन्याचा मुलामा असलेला तांब्याचा धातू
सील साहित्य	सिलिकॉन
सूचीबद्ध प्रमाणपत्रे	UL, CQC

जलरोधक कामगिरी आणि कनेक्शन संरचना

IP68-रेट केलेले संलग्नक धूळ-घट्ट संरक्षण आणि परिभाषित चाचणी परिस्थितीत पाण्याच्या प्रवेशास प्रतिकार प्रदान करते. सिलिकॉन सीलिंग घटक कनेक्टरच्या जलरोधक संरचनेचा भाग बनतात, तर मेटल नट सुसंगत वीण घटकांमधील यांत्रिक कनेक्शन प्रदान करते.

M12 UL Waterproof Cable Connector waterproof structure

मोल्डेड केबलची रचना कनेक्टरच्या शेवटी स्वतंत्र वायरिंगची आवश्यकता कमी करते. त्याची 4.0–8.0 मिमी केबल व्यासाची श्रेणी सुसंगत केबल असेंब्लीला सामावून घेते, तर चार पिन कॉन्फिगरेशन वेगवेगळ्या सर्किट लेआउटला समर्थन देतात.

पुरवठा केलेले तपशील अनमेटेड कनेक्टर इंटरफेससाठी वेगळे IP68 रेटिंग स्थापित करत नाहीत.

अर्ज

बाह्य प्रकाश व्यवस्था:उघड्या वातावरणात कार्यरत प्रकाश उपकरणांसाठी मोल्डेड केबल कनेक्शन.
औद्योगिक ऑटोमेशन:सुसंगत यंत्रसामग्री आणि नियंत्रण उपकरणांसाठी विद्युत कनेक्शन.
यांत्रिक उपकरणे:कॉम्पॅक्ट गोलाकार कनेक्टर आवश्यक असलेल्या उपकरणांसाठी केबल असेंब्ली.
सौर फोटोव्होल्टेइक उपकरणे:सुसंगत सहाय्यक विद्युत कनेक्शन.
संप्रेषण उपकरणे:सुसंगत सिग्नल किंवा पॉवर सर्किटसाठी केबल कनेक्शन.

उपलब्ध पिन कॉन्फिगरेशन वेगवेगळ्या वायरिंग व्यवस्थेस समर्थन देतात, तर सानुकूलित केबल लांबी भिन्न उपकरणे लेआउट्स सामावून घेतात.

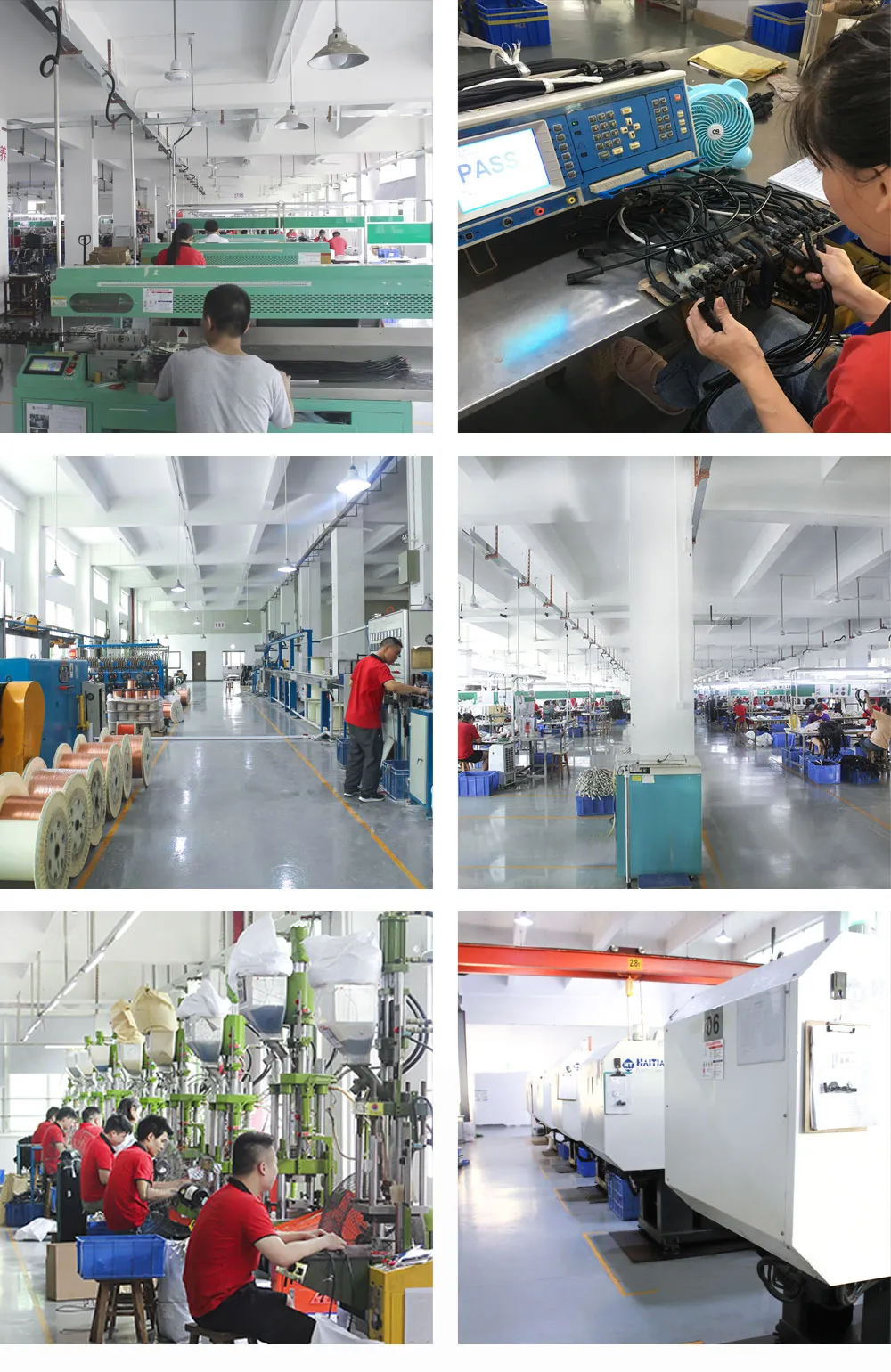

HuaYi-FaDa च्या उत्पादन क्षमता

ShenZhen 2 IN 1 Technology Co., Ltd. ची स्थापना 2009 मध्ये झाली आणि HuaYi-FaDa ब्रँड अंतर्गत वॉटरप्रूफ कनेक्टर आणि केबल विकास, उत्पादन आणि विक्रीमध्ये माहिर आहे.

कंपनी अंदाजे 200 कर्मचारी आणि 8,000 m² पेक्षा जास्त कारखान्याची जागा नोंदवते. त्याच्या उत्पादन संसाधनांमध्ये हे समाविष्ट आहे:

साचा प्रक्रिया:इन-हाउस मोल्ड डेव्हलपमेंट आणि मशीनिंग सुविधा.
इंजेक्शन मोल्डिंग:अनुलंब आणि क्षैतिज इंजेक्शन मोल्डिंग मशीन.
केबल प्रक्रिया:वायर एक्सट्रूजन, स्वयंचलित कटिंग आणि स्ट्रिपिंग उपकरणे.
टर्मिनल प्रक्रिया:इलेक्ट्रिकल टर्मिनल असेंब्लीसाठी उपकरणे.
अचूक मशीनिंग:सीएनसी मिलिंग, ग्राइंडिंग आणि स्पार्क मशीनिंग सुविधा.
उत्पादन विकास:सानुकूलित जलरोधक कनेक्टर आणि केबल असेंब्लीसाठी स्वतंत्र R&D टीम.

या उत्पादन संसाधनांमध्ये प्लास्टिक घटक उत्पादन, केबल प्रक्रिया, टूलिंग आणि मेटल-पार्ट मशीनिंग समाविष्ट आहे.

UL प्रमाणन आणि साहित्य तपशील

SQ12 मालिका UL आणि CQC प्रमाणपत्रासह सूचीबद्ध आहे. त्याच्या गृहनिर्माण सामग्रीमध्ये निर्दिष्ट UL94 V-0 ज्वाला-प्रतिरोधक वर्गीकरण आहे आणि संपर्क पिन सोन्याचा मुलामा असलेल्या तांब्याच्या मिश्र धातुचा वापर करतात. हे साहित्य आणि प्रमाणन तपशील विद्युत उपकरणांच्या अनुप्रयोगांसाठी तांत्रिक मूल्यमापनास समर्थन देतात.

कनेक्टरचे IP68 रेटिंग धूळ आणि पाणी प्रवेश संरक्षणाशी संबंधित आहे, तर UL प्रमाणन लागू प्रमाणीकरणाद्वारे समाविष्ट केलेल्या आवश्यकतांशी संबंधित आहे. RoHS अनुपालन पुरवलेल्या मॉडेल-विशिष्ट प्रमाणन तपशीलांमध्ये सूचीबद्ध केलेले नाही.

M12 UL Waterproof Cable Connector certification

सानुकूलन, नमुने आणि वितरण

HuaYi-FaDa वॉटरप्रूफ कनेक्टर आणि केबल असेंब्लीसाठी OEM आणि ODM सेवा देते.

केबल सानुकूलन:केबल प्रकार आणि लांबी.
नमुना उपलब्धता:एक-वेळच्या मूल्यांकनासाठी प्रति भाग क्रमांक तीन विनामूल्य नमुने; शिपिंग खर्च वेगळे आहेत.
उत्पादन आघाडी वेळ:सामान्यतः ऑर्डर प्लेसमेंट नंतर 2-3 आठवडे, स्टॉक आणि ऑर्डर आवश्यकतांच्या अधीन.
एक्सप्रेस शिपिंग:DHL, UPS, FedEx, किंवा TNT, अंदाजे 2-7 दिवसांच्या पारगमन वेळेसह.
मोठ्या प्रमाणात वाहतूक:मोठ्या शिपमेंटसाठी सागरी मालवाहतूक.

HuaYi-FaDa M12 UL वॉटरप्रूफ केबल कनेक्टर चार पिन कॉन्फिगरेशनमध्ये सानुकूल करण्यायोग्य केबल असेंब्ली, IP68 संरक्षण, गोल्ड-प्लेटेड कॉन्टॅक्ट्स आणि सुसंगत औद्योगिक आणि बाह्य उपकरणांसाठी निर्दिष्ट इलेक्ट्रिकल रेटिंगसह उपलब्ध आहे.
